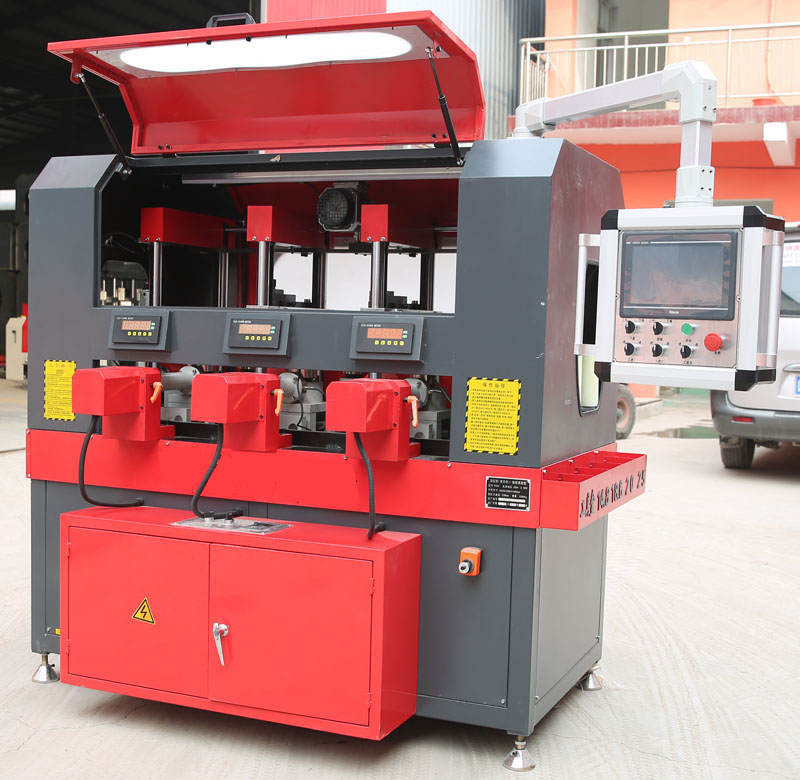

隔热断桥铝型材五轴滚压复合机工作原理：

1、用数控3组硬质滚压轮，将穿有隔热条的铝合金型材压合。

（1）数控电动升降整体刀盘，自动对型材挤压高度。

（2）数控可调刀式复合机通过旋转手轮调节两刀之间间距。

（3）数控垫片式复合机通过增加垫片厚度调节两刀之间间距。

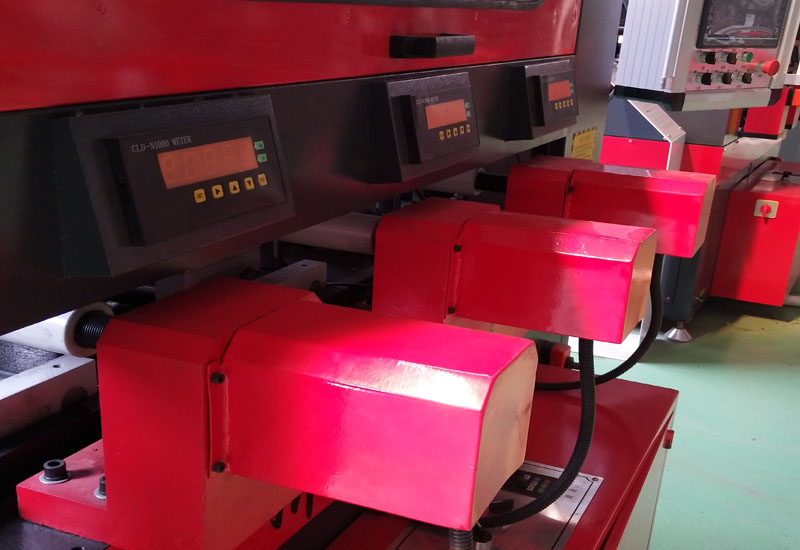

（4）三组数控压力调节，自动到达压合位置，简单快捷高效。

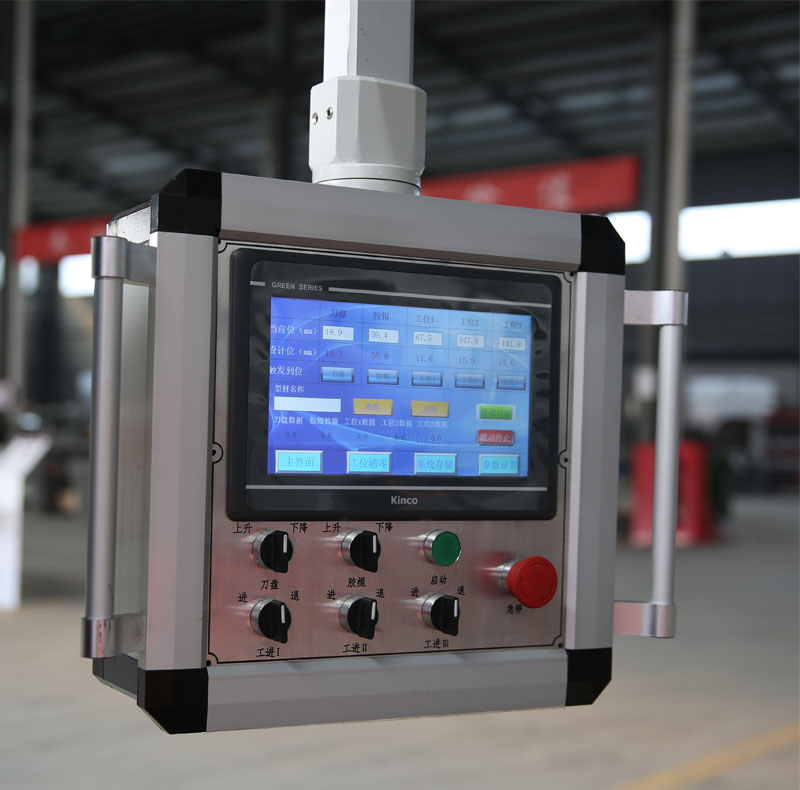

     数控压力调节部分；

（5）数控上压料升降一步到位。

2隔热断桥铝型材滚压复合机是铝型材表面喷涂后的深加工专用设备，是我厂技术人员克服市场同类产品不足精心设计而成的改进型生产线。

3、滚压复合机是生产隔热断桥铝型材的核心设备，一台好的复合机可以保证挤出型材的水平度和垂直度，不发生上弯下弯、左弯右弯等问题，更换不同的料型时，调整快捷方便、更换不同高度的隔热条时，省时省力。

4、数控五轴滚压复合机采用的是数控电动升降刀盘结构，可以根据不同的料型，高度电动对刀， 每次更换型材不需要调整托料棍及两侧辅助托料架，只需操作电动升降按钮即可完成， 节省调整挤刀高度时间，提高工作效率。

5、设备还配有数控压料机构4组，采用双丝杠设计的压料机构，可以有效地解决压料不稳，型材弯曲等问题。

6、  功能特点：该机是将开齿完并穿好隔热条或塑料异材的断桥铝型材压合牢固，形成一整根断桥铝型材。

7、适用范围：此设备适用于铝木、铝塑、铝塑铝等各种断桥铝型材。

8、将工作台高度数控电动控制调整，能正确的加工型材，便可将工作台高度自动记忆，数控上压料轮，数控三组压力调节，输入数字代号，并进行详细描述，使用时调出代号，按运行键，便可自动走到记忆位置。

9、除了上刀盘手工调节高低外，其余功能全部数控控制，可记忆储存五百种型材种类。

10、六组刀盘均为传动轴式动力传输，速度均匀，动力强劲。

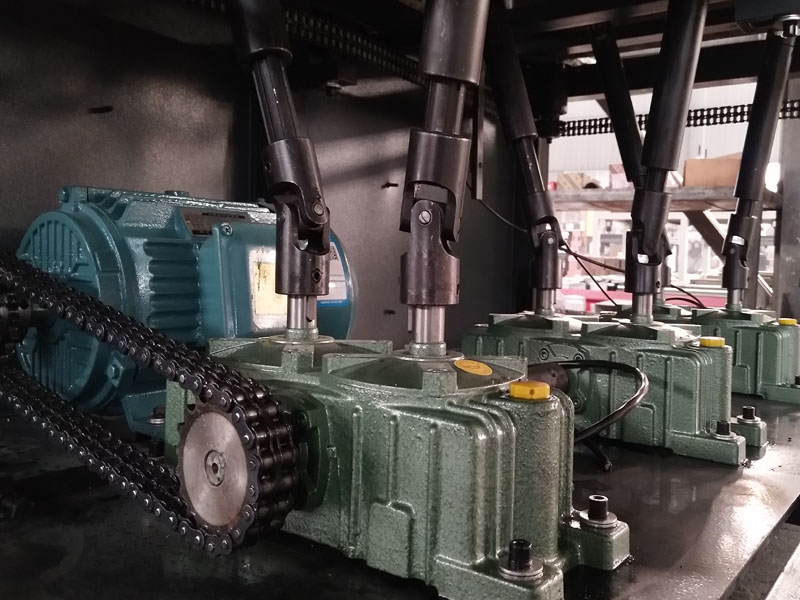

    传动轴部分展示；

主要技术参数：

  电源power  supply…………………380v/50hz

功率totai     power………………….5.5kw

滚压刀盘Rolling  wheel  diameter….230mm

加工型材尺寸Max processing size of profile…………………wxn=150mmx200mm

外形尺寸over all dimension……..LxwxH=1600x1200mmx1600mm

重量Weight…………………………….1200kg

滚刀盘调节最大尺寸…………………… 55mm
